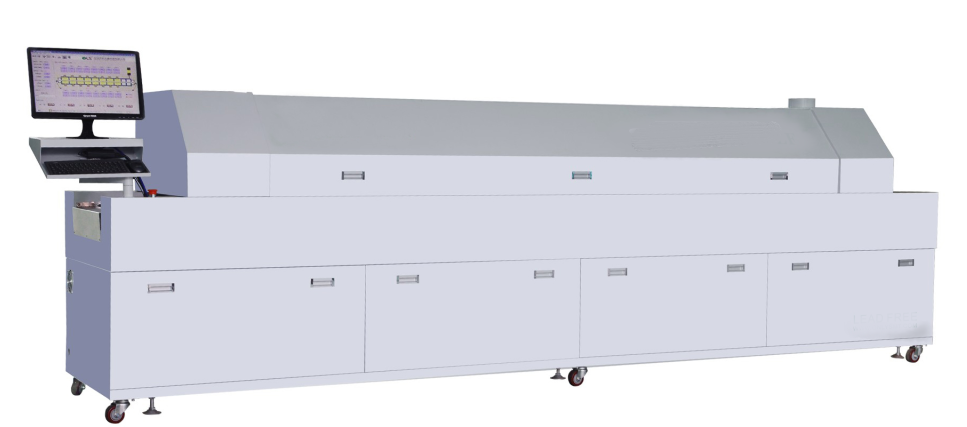

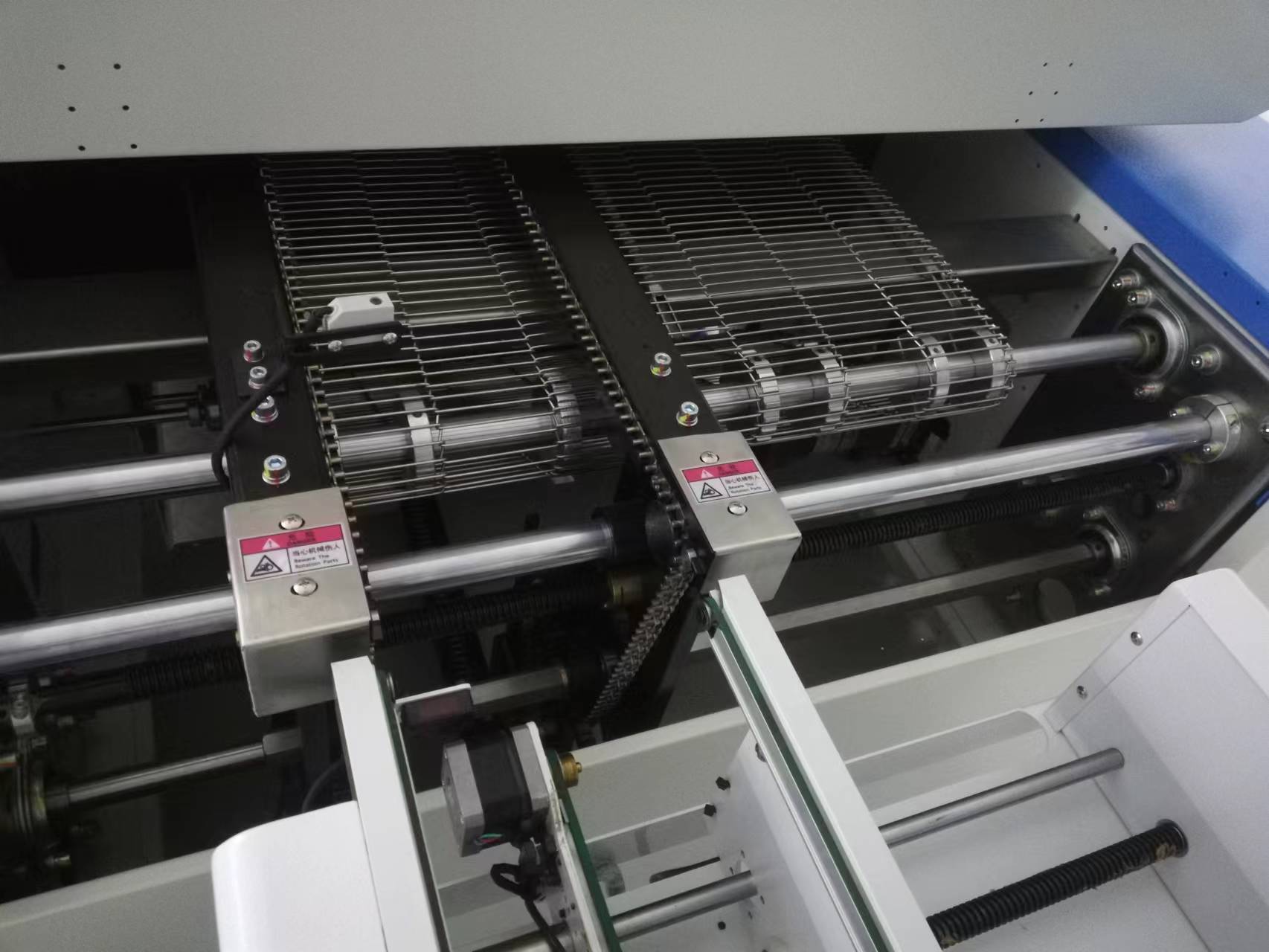

Ζώνες Θερμοκρασίας για Φούρνο Reflow

Ζώνες θερμοκρασίας για φούρνο επαναροής

Ζώνη προθέρμανσης συγκόλλησης SMT reflow

Το πρώτο βήμα της επανασυγκόλλησης είναι η προθέρμανση. Η προθέρμανση είναι η ενεργοποίηση της πάστας συγκόλλησης, η αποφυγή της συμπεριφοράς προθέρμανσης που προκαλείται από τη γρήγορη θέρμανση σε υψηλή θερμοκρασία κατά τη βύθιση του κασσίτερου και η θέρμανση της πλακέτας PCB σε θερμοκρασία δωματίου ομοιόμορφα για να επιτευχθεί η θερμοκρασία στόχος. Κατά τη διαδικασία θέρμανσης, ο ρυθμός θέρμανσης πρέπει να ελέγχεται. Εάν είναι πολύ γρήγορο, θα προκαλέσει θερμικό σοκ, το οποίο μπορεί να προκαλέσει ζημιά στην πλακέτα κυκλώματος και στα εξαρτήματα. εάν είναι πολύ αργό, ο διαλύτης δεν θα εξατμιστεί αρκετά, γεγονός που θα επηρεάσει την ποιότητα της συγκόλλησης.

Περιοχή μόνωσης συγκόλλησης SMT reflow

Το δεύτερο στάδιο - το στάδιο διατήρησης της θερμότητας, ο κύριος σκοπός είναι η σταθεροποίηση της θερμοκρασίας της πλακέτας PCB και των διαφόρων εξαρτημάτων στον φούρνο επαναροής, έτσι ώστε η θερμοκρασία των εξαρτημάτων να παραμένει σταθερή. Λόγω των διαφορετικών μεγεθών των εξαρτημάτων, τα μεγάλα εξαρτήματα απαιτούν περισσότερη θερμότητα και αργούν να θερμανθούν, ενώ τα μικρά εξαρτήματα θερμαίνονται γρήγορα. Δώστε αρκετό χρόνο στην περιοχή διατήρησης της θερμότητας ώστε η θερμοκρασία των μεγαλύτερων εξαρτημάτων να φτάσει τη θερμοκρασία των μικρότερων εξαρτημάτων, έτσι ώστε η ροή να μπορεί να εξατμιστεί πλήρως. Αποφύγετε τις φυσαλίδες αέρα κατά τη συγκόλληση. Στο τέλος του τμήματος διατήρησης θερμότητας, τα οξείδια στα μαξιλάρια, τις σφαίρες συγκόλλησης και τις ακίδες των εξαρτημάτων αφαιρούνται υπό τη δράση ροής και η θερμοκρασία ολόκληρης της πλακέτας κυκλώματος φθάνει επίσης σε ισορροπία. Συμβουλή από το πρόγραμμα επεξεργασίας Topco: Όλα τα εξαρτήματα θα πρέπει να έχουν την ίδια θερμοκρασία στο τέλος αυτής της ενότητας, διαφορετικά θα προκύψουν διάφορα φαινόμενα κακής συγκόλλησης στο τμήμα επαναροής λόγω της ανομοιόμορφης θερμοκρασίας κάθε εξαρτήματος.

Περιοχή συγκόλλησης με επαναροή

Η θερμοκρασία του θερμαντήρα στην περιοχή αναρροής αυξάνεται στο υψηλότερο και η θερμοκρασία του εξαρτήματος αυξάνεται γρήγορα στην υψηλότερη θερμοκρασία. Στο τμήμα της οδού reflow, η μέγιστη θερμοκρασία συγκόλλησης ποικίλλει ανάλογα με τη χρησιμοποιούμενη πάστα συγκόλλησης. Η μέγιστη θερμοκρασία είναι γενικά 210-230 βαθμοί . Ο χρόνος επαναροής δεν πρέπει να είναι πολύ μεγάλος για να αποφευχθούν δυσμενείς επιπτώσεις στα εξαρτήματα και στο PCB, που μπορεί να προκαλέσουν το ψήσιμο της πλακέτας κυκλώματος Jiao et al.

Ζώνη ψύξης συγκόλλησης Reflow

Στο τελικό στάδιο, η θερμοκρασία ψύχεται κάτω από το σημείο πήξης της πάστας συγκόλλησης για να στερεοποιηθεί η ένωση συγκόλλησης. Όσο πιο γρήγορος είναι ο ρυθμός ψύξης, τόσο καλύτερη είναι η συγκόλληση. Εάν ο ρυθμός ψύξης είναι πολύ αργός, θα παραχθούν υπερβολικές ευτηκτικές μεταλλικές ενώσεις και θα προκύψουν εύκολα μεγάλες δομές κόκκων στους αρμούς συγκόλλησης, γεγονός που θα μειώσει την αντοχή των αρμών συγκόλλησης. Ο ρυθμός ψύξης στη ζώνη ψύξης είναι γενικά γύρω στους 4 βαθμούς /S και η θερμοκρασία ψύχεται στους 75 βαθμούς.
