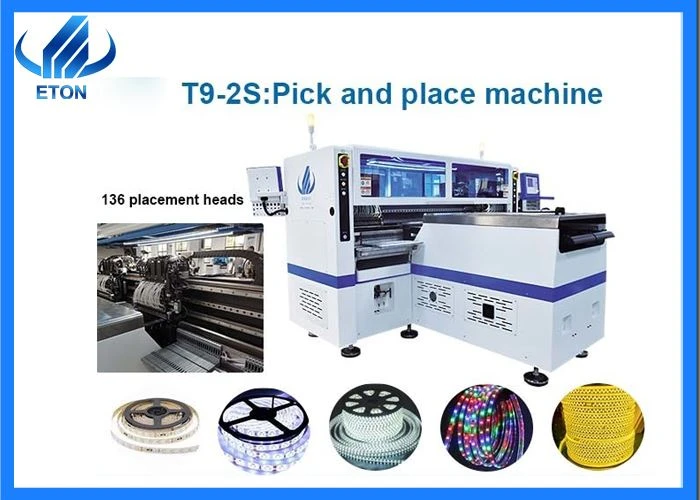

SMT Mounter 500000CPH για Strip Light Χωρίς καλώδιο

SMT mounter 500000CPH για strip light χωρίς καλώδιο Περιγραφή 1: Εισαγωγή Το T9-2S είναι για 5 μέτρα, 50 μέτρα και οποιοδήποτε μήκος λωρίδας LED. Εφαρμόστε στον κατασκευαστή μαλακών λαμπτήρων LED. Π9-2Στην επίτευξη PCB οποιουδήποτε μήκους. Αυτή η λειτουργία είναι 5M, 10M, 25M, 50M 100M, κ.λπ. Ο T9-2S προσδιόρισε τη σωστή θέση από...

Αποστολή ερώτησής

Λειτουργία

Στήριγμα SMT 500000CPH για strip light χωρίς καλώδιο

Περιγραφή

1. Εισαγωγή
Το T{0}}S είναι για 5 μέτρα, 50 μέτρα και οποιοδήποτε μήκος λωρίδας LED.

Εφαρμόστε στον κατασκευαστή μαλακών λαμπτήρων LED.
Π9-2Στην επίτευξη PCB οποιουδήποτε μήκους. Αυτή η λειτουργία είναι 5M, 10M, 25M, 50M 100M, κ.λπ.

Ο T9-2S εντόπισε τη σωστή θέση από την κάμερα. Έτσι έχει υψηλή ακρίβεια και καλή σταθερότητα.

2: Χαρακτηριστικά
Μαγνητικός γραμμικός κινητήρας υψηλής ακρίβειας και σερβοκινητήρας Panasonic

136 κεφαλές 136 σταθμοί τροφοδοσίας Τέσσερις βραχίονες τέσσερις μονάδες, 34 ακροφύσια για κάθε εξάρτημα στερέωσης.

Το μέρος Α ή το μέρος Β μπορούν να τοποθετηθούν χωριστά ή συγχρονισμένα.
Ευθυγράμμιση όρασης, διόρθωση σήμανσης
Αυτόματη βαθμονόμηση, υψηλής ακρίβειας, διαθέσιμη για RGB
Η χωρητικότητα μπορεί να φτάσει τα 500000 CPH

T9-2S5

Παράμετρος

Μέγεθος PCB (Πλάτος*Μήκος)	250(± 10)mm*Οποιοδήποτε μήκος
Πάχος PCB	0.1 -0.5 χλστ
Σύσφιξη PCB	Προσρόφηση υπό κενό, σύσφιξη κυλίνδρου, ρυθμιζόμενο πλάτος διαδρομής
Τρόπος τοποθέτησης	Ομαδική επιλογή και ομαδική τοποθέτηση
Επαναλάβετε την ακρίβεια	±0,05 χλστ
Σειρά εξαρτημάτων	LED3014/3020/2835/5050 και αντίσταση, πυκνωτές, ανορθωτές γεφυρών κ.λπ.
Λειτουργία θέσης	Οπτικός
Αρ. κεφαλής	Διπλή όψη: 136 τμχ (μονόπλευρα: 68 τεμ.)

Ανίχνευση SMT

Στα φώτα LED που κατασκευάζουν την παραγωγή μηχανών, εκτός από τη χειροκίνητη οπτική επιθεώρηση, ελαττώματα στη διαδικασία παραγωγής μπορούν επίσης να ανιχνευθούν από μηχανήματα, όπως η οπτική επιθεώρηση AOI.

Το μηχάνημα σαρώνει αυτόματα το PCB μέσω μιας κάμερας, καταγράφει εικόνες και συγκρίνει τις δοκιμασμένες συνδέσεις συγκόλλησης με τις αναγνωρισμένες παραμέτρους στη βάση δεδομένων. Και μετά την επεξεργασία της εικόνας, επιθεωρήστε τα ελαττώματα στο PCB και εμφανίστε/επισημάνετε τα ελαττώματα μέσω της οθόνης ή επισημαίνετέ τα αυτόματα για επισκευή. Υιοθετεί τεχνολογία επεξεργασίας όρασης υψηλής ταχύτητας, υψηλής ακρίβειας για να εντοπίζει αυτόματα διάφορα σφάλματα εγκατάστασης και ελαττώματα συγκόλλησης στην πλακέτα PCB. Οι πλακέτες PCB κυμαίνονται από πλακέτες υψηλής πυκνότητας λεπτού βήματος έως μεγάλες πλακέτες χαμηλής πυκνότητας, παρέχοντας λύσεις επιθεώρησης σε σειρά για τη βελτίωση της απόδοσης παραγωγής και της ποιότητας συγκόλλησης.

Η Αυτόματη Οπτική Επιθεώρηση (AOI) θα μειώσει τα ελαττώματα και θα εντοπίσει και θα εξαλείψει σφάλματα νωρίς στη διαδικασία συναρμολόγησης για καλό έλεγχο της διαδικασίας. Η έγκαιρη ανίχνευση ελαττωμάτων θα αποτρέψει την αποστολή κακών PCB στα επόμενα στάδια συναρμολόγησης και θα μειώσει το κόστος επισκευής και θα αποφύγει τη διάλυση μη επισκευάσιμων πλακών.

No Wire Neon Strip Light SMT Pick And Place Machine Double Module 136 Heads 136 Feeders 0

Σκάφος

Βήμα 1	Μηχανή φόρτωσης	Αποστολή του ρολού FPCB στο μηχάνημα εκτυπωτή
Βήμα 2	Ημιαυτόματος Εκτυπωτής Στένσιλ	Εκτύπωση της πάστας συγκόλλησης στο εύκαμπτο PCB
Βήμα 3	Buffer Stage	Αποθηκεύστε και μεταφέρετε το εύκαμπτο PCB στη συλλογή και τοποθέτηση του μηχανήματος
Βήμα 4	Μηχανή επιλογής και τοποθέτησης	Τοποθέτηση τσιπ LED και εξαρτημάτων σε εύκαμπτο PCB
Βήμα 5	Γραμμή ζώνης μεταφορών	Μεταφέρετε το εύκαμπτο PCB στον φούρνο επαναροής
Βήμα 6	Φούρνος Reflow	Θέρμανση της πάστας συγκόλλησης με FPCB για τη συγκόλληση των εξαρτημάτων σε FPCB
Βήμα 7	Μηχανή εκφόρτωσης	Τύλιγμα της τελικής εύκαμπτης λωρίδας
